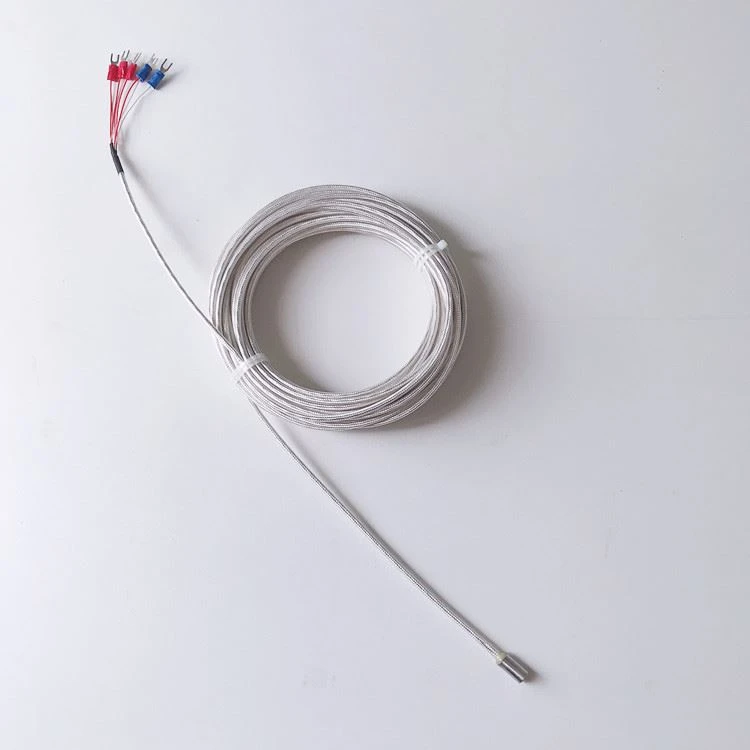

6 وائر Pt100 RTD

6 وائر Pt100 RTD ایک بہت ہی آسان اور پائیدار درجہ حرارت سینسر ہے۔ یہ مواد کی مختلف جوڑیوں کے ساتھ آتا ہے جو ایپلی کیشنز کی بہت وسیع رینج کی اجازت دیتا ہے۔ مختلف مرکبات کو تھرموکوپل کی اقسام میں معیاری بنایا گیا ہے۔ مختلف اقسام کو خط کے نام دیئے گئے ہیں جو پوری صنعت میں معیاری ہیں۔

انکوائری بھیجنے

تصریح

مصنوعات کا تعارف

6 وائر Pt100 RTD ایپلی کیشنز کی کثرت کے لیے بہت سے مختلف کنفیگریشنز میں تیار کیا گیا ہے۔ قطر، لمبائی، میان کا مواد، سیسہ کی لمبائی اور سینسر مواد صرف چند متغیرات ہیں جو تیار ہونے پر تھرموکوپل کے انداز کا تعین کرتے ہیں۔ ایپلی کیشن میں کس قسم کے تھرموکوپل کو استعمال کرنے کی ضرورت ہے اس کے اہم تعین کرنے والے عوامل درجہ حرارت، ماحول، ردعمل کا وقت اور درستگی ہیں۔ تھرموکوپل کے جنکشن کو گراؤنڈ، بے بنیاد یا بے نقاب کیا جا سکتا ہے۔ تھرموکوپل جنکشن ٹیوب کی قسم سے لے کر واشر کنفیگریشن تک بہت سے مختلف انداز کا ہو سکتا ہے۔ تھرموکوپل سینسر سے درجہ حرارت کنٹرولر کے فاصلے کے لحاظ سے لیڈ کی لمبائی مختلف ہو سکتی ہے۔ سینسر جس دھات سے بنایا گیا ہے وہ تھرموکوپل کی قسم کا تعین کرتا ہے۔

پروڈکٹ پیرامیٹر

نشان: pt100

قسم: سمپلیکس یا ڈوپلیکس

درجہ حرارت کی حد: -200 سے 600 ℃

تحقیقات کا سائز: ڈرائنگ کے مطابق، چپس، بلاکس، بیلچہ، سکرو، انگوٹی کے طور پر ڈیزائن کیا جا سکتا ہے

تحقیقاتی مواد: SS304/316

پروسیس کنکشن: فکسڈ تھریڈ یا حرکت پذیر دھاگہ (ضروریات کے مطابق)

لیڈ وائر: اپنی مرضی کے مطابق لمبائی (PTFE/PVC/Fiberglass sheath)

ٹرمینل: جیک یا کنیکٹر

نشان	برائے نام مزاحمت (0°C) Ω	درجہ حرارت کی پیمائش کی حد °C	رواداری	R100/Row
پی ٹی 10	10	سیرامک عناصر: -200 ~ 600 ابرک عناصر: -200 ~ 420	کلاس A: ± (0.15+0.2%\|t\|) کلاس B: ± (0.3+0.2%\|t\|)	1.3851
Pt100	100
Cu50	50	-50 ~ 100	± (0.3+0.6%\|t\|)	1.428
Cu100	100
